UMBRA H1S63-20M2 Umbra丝杆
扫码获取价格库存技术资料
- 品牌: umbra丝杠官网
- 分类: H1S系列(直径06-160)
- 类型:
- 属性: UMBRA H1S63-20M2 Umbra丝杆，-UMBRA H1S63-20M2 Umbra丝杆-UMBRA H1S63-20M2 UMBRA丝杆精度等级 UMBRA滚珠丝杆：提高设备性能与精度的关键 UMBRA H1S63-20M2 UMBRA Groub丝杆 尽管丝杠umbra的外观和功能都相当神秘，但它们在许多领域都有着广泛的应用。从精密仪器到工业机器人，从医疗器械到航空航天设备，丝杠umbra的身影无处不在。它们的高精度和稳定性使得这些设备能够以更高的效率和更低的误差运行，大大提高了生-UMBRA H1S63-20M2 Umbra丝杆--UMBRA H1S63-20M2 Umbra丝杆-

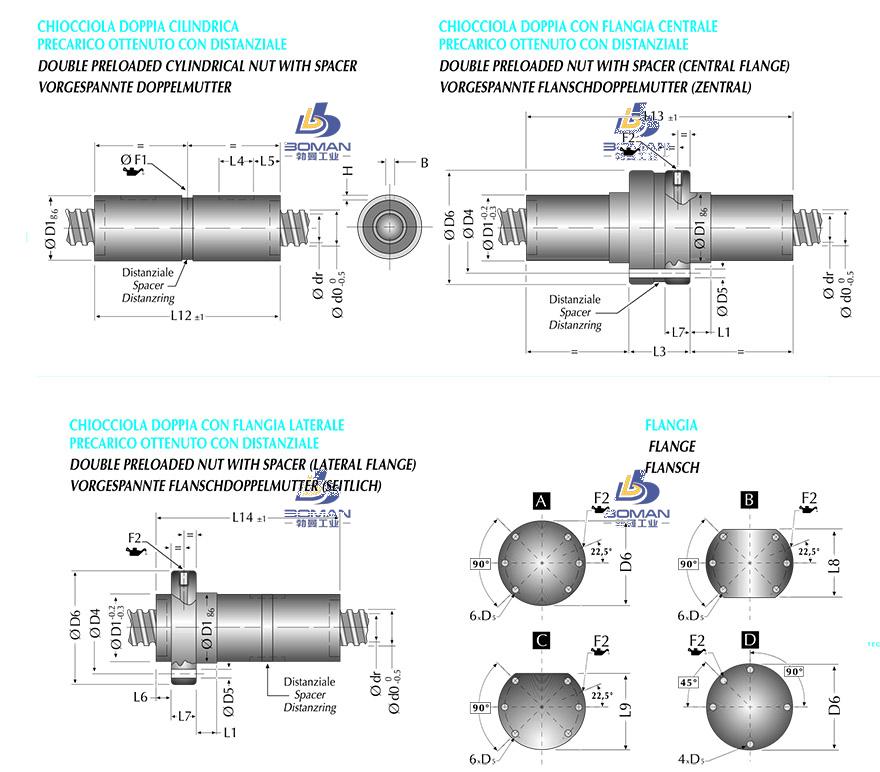

UMBRA H1S63-20M2 Umbra丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 63 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | 56,8 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 7.144 |
|
| 精度等级 | ||
| 螺母直径 | 90 |
|
| 法兰直径 | 125 |
|
| 螺母长度 | 145 |
|
| 螺母安装 | PCD | 108 |
| 额定动负载 | CaN | 67400 |
| 额定静负载 | C0aN | 57900 |
| 有效圈数 | 2+2 |
|
| 法兰盘宽度 | 18 |
|
| 法兰安装孔通孔直径 | 11,0 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 1262 |
UMBRA H1S63-20M2 Umbra丝杆此型号部分数据来源于STEINMEYER施坦梅尔 1112/2.16.470.527 德国施坦梅尔steinmeyer丝杠
